Sur notre camion, nous avons un treuil de marque WARN, pouvant tirer jusqu'à 3625kg.
treuil-fix-crochet   treuilBDXspec
Nous avons également du matériel spécifique pour l'amarrage et la traction de charge, sangles ou chaines.
En cas de besoin, une poulie à câble peut servir pour effectuer des renvois.
materiel-coffre-h
Le treuillage peut s'avérer dangereux lorsque les charges sont importantes. Une estimation préalable de la masse à déplacer ainsi que la connaissance des charges utiles de chacun des éléments que l'on mettra en oeuvre doit être connue avant de mettre le dispositif sous tension.
Ensuite, au fur et à mesure de la traction à l'aide du treuil, une observation constante est requise afin de ne pas déteriorer le matériel ou risquer un accident.
Quelques caractéristiques techniques :
- Notre câble est doté d'un crochet de type A, son diamètre 8mm et d'une longueur de 40m.
cables-diam-resistance
mindestbruchkraft veut dire force de rupture minimale. Ici, nous sommes à 48kN ce qui nous fait 4800kg.
Pour soulever ou tirer des troncs d'arbre ou toutes charges ne pouvant être crochée directement, nous utiliserons une chaine. Dans l'idéal il faudrait une chaine assez longue pour faire une fois le tour de la charge plus de la marge pour former un angle plus petit ou égal à 60° (comme la figure C).
q1093f04bis
situation A, ne pas utiliser directement le câble.
situation B, la chaine est trop courte, la force sur la chaine sera trop grande.

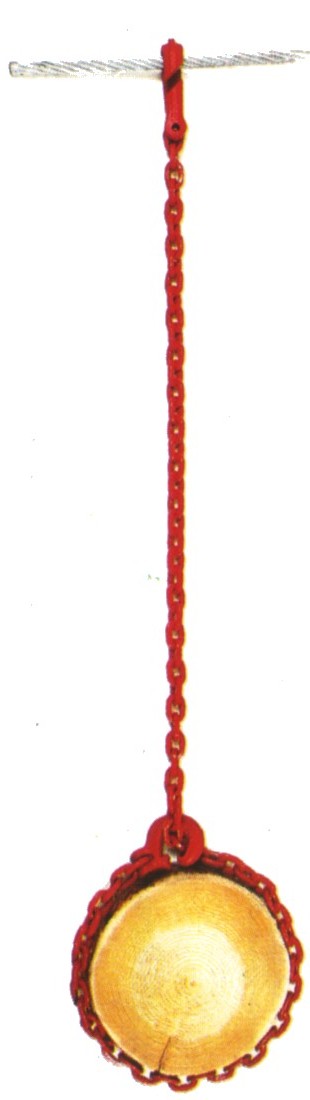

Pour plus de facilité de mise en oeuvre, nous utilisons une chaine à étranglement (diamètre du maillon : 10mm), voici ses caractéristiques :
chaine-de-debardage-grade-100-a-maillons-carres_4 gamme_185_1

Nos sangles :

sangle-charge-utile
Pour ce modèle de sangle tubulaire, nous avons la rouge, soit 50KN (charge utile 5000 kg).
pour crocher ces sangles tubulaire nous pouvons utiliser ces crochets bleus en alliage d’alu haute résistance (Ablenkrolle, 48KN),
AblenkrolleLT-blau   crochet-sangle-tub-s
ou les crochets oranges ou toutes autre anneau metallique n'ayant pas d'angles vifs.
  crochet-s   manille-s
Les sangles plates
sangle-charge-utile-2
Pour ce modèle de sangles plates, nous avons la verte, soit 20KN (charge utile 2000 kg).
Nous avons également deux types de SpanSet avec sangle de 50mm de large et 5m de long.
- 4 simples
- 2 doubles avec crochets aux extrémités
- 2 crochets avec anneau triangulaire (pour relier plus que 2 points)
spanset-crochet-s




Dispositions de sécurité à respecter :

- se tenir éloigné du treuil (longueur du câble électrique de la commande)
- connaitre les charges utiles des divers éléments de traction
- observer le dispositif durant les mouvements
- vérifier l'enroulement du câble sur son tambour (le dérouler et le renrouler, au besoin)

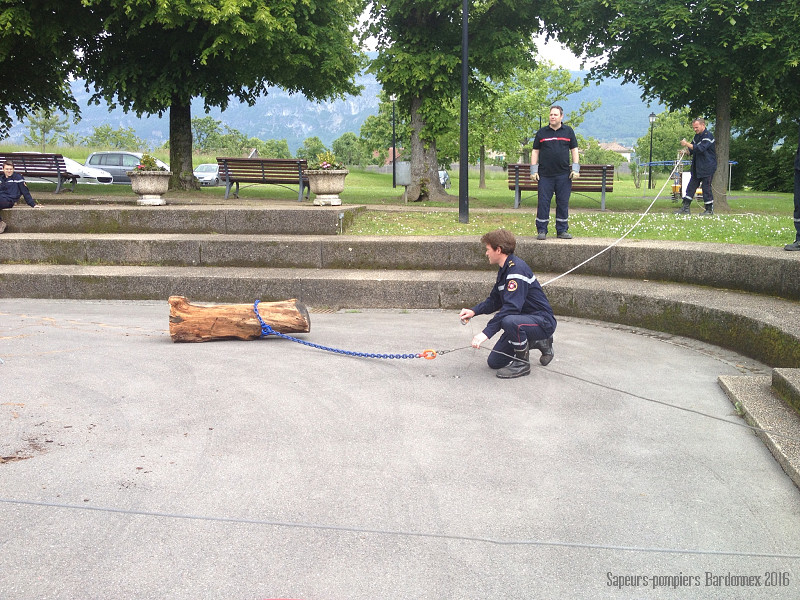

Exercice de treuillage et renvoi de poulie
treuil13-1

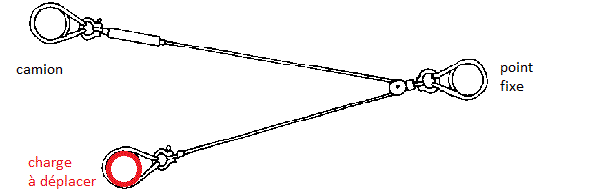

renvoi de câble pour tracter une charge
dans une direction précise.
utilisation de la chaine à étranglement.
renvoi-simple
treuil13-3
